實時爐溫監控系統
- 設備名稱：實時爐溫監控系統
- 設備型號：APS
- 設備品牌：SolderStar
主要特點
- 自動爐溫曲線測試
- 能提供100% 的產品追溯
- 可實現每一片產品的曲線確認和存儲
- 超細的嵌入式傳感探頭技術，對制程影響降到最低
- 溫度曲線追溯和儲存功能
- 通過標準的SMEMA接口實現實時報警和通告
實現爐溫曲線 100% 的可追溯性
可追溯性、條形碼和SMEMA功能的完美集成
電腦軟件會自動計算出所有重要制程參數，并能檢測到超出制程設定范圍的數值。當基板到達回流爐出口時工藝參數和計算的溫度曲線會通過一個唯一的ID存儲到數據庫中，便于產品信息追溯。
如果實際測出的制程參數超出制程設定范圍，系統會通過SMEMA信號立即停止下一片產品進入回流爐，并發出報警訊息，提示產線人員作出應對措施。
基于條形碼系統，APS可以判斷生產線生產是否停止，支持批量換產；也可以與回流爐集成，自動發出溫度曲線切換請求。
可監測的錯誤訊息
- 溫度曲線不匹配
- 鏈速故障
- 加熱絲和吹風馬達故障
- 回流焊參數超過允許值
APS 實時監控畫面：
APS 報警信息窗口：

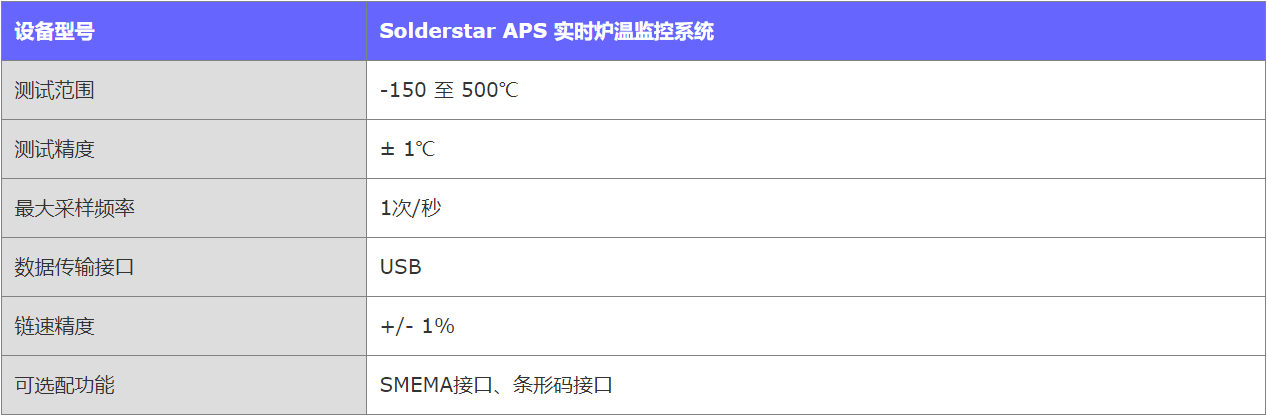

基本規格/說明
Solderstar APS 可在回流焊接過程中提供全程工藝監控，記錄電子組裝生產中每一塊基板焊接時的工藝參數和溫度曲線。
超薄型感溫探頭沿著回流爐固定在爐膛內，用以測量產品級的實時溫度。與市場上的現有探頭相比，新型感溫探頭體積更為小巧靈活，具有兩個重要的優勢：對爐溫變化能迅速做出反應；減少對產品上靠近鏈條位置的元件所造成的不良影響。
APS系統配有鏈速監控裝置，通過光學傳感器和高級軟件算法，可實時監控產品傳輸速度和產品位置，從而獲得每塊基板的"真正實際的溫度曲線"。
