行業

安防電子

應用案例分析

• 建議YSM10配固定相機，YSM10配ATS
• 由于安防電子產品元件少，種類多，拼板多的特征，考慮到貼片效率因數，而用YSM20+YSM10比較適合，建議客戶生產的時候使用正反面一起貼裝的工藝提升效率。

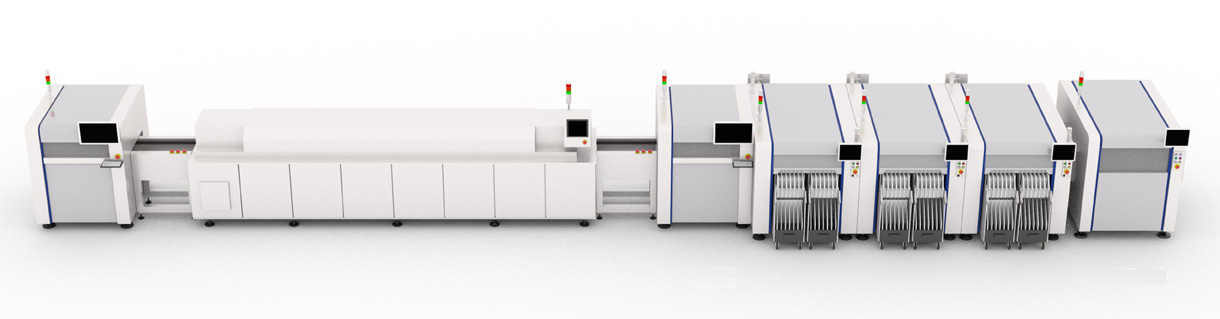

配置建議

引進產品

YSM20R  YSM10

產品名稱

安防電子

基板尺寸

210*215*1.6

夾具尺寸

無夾具

元器件種類

50 ~ 70

元器件數量

250 ~ 500

拼板

1

行業

家用電器（DVD）

應用案例分析

• 建議增加拼板數量,以增加貼片點數,但不是拼板越多越好.拼板越多,頭的移動距離越大

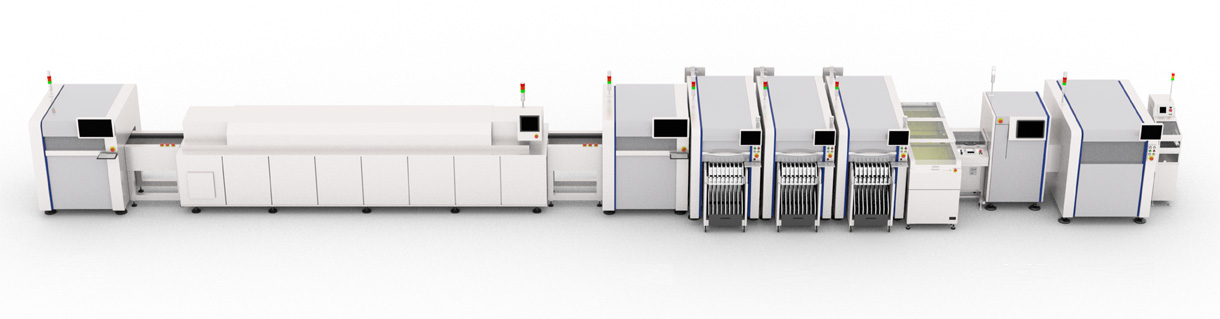

配置建議

引進產品

YSM40R  YSM20R  YSM10

產品名稱

DVD機頂盒

基板尺寸

230*165*1.2

夾具尺寸

無夾具

元器件種類

50 ~ 60

元器件數量

300 ~ 1500

拼板

1 ~ 6

行業

車載產品（線路板）

應用案例分析

• 機器配置時需要考慮元件高度因數
• 如果生產線有YSM40R設備，客戶需考慮印刷機及回流焊機的生產能力是否滿足要求
• 如果生產線配置了40R或YSM20雙軌機器，則需考慮移載機和雙軌接駁臺的配置問題

配置建議

引進產品

YSM40R  YSM20R  YSM10

產品名稱

模塊線路板

基板尺寸

150*153*1.2

夾具尺寸

無夾具

元器件種類

45 ~ 60

元器件數量

800 ~ 2500

拼板

1 ~ 20

行業

移動設備（電池）

應用案例分析

• 根據YAMAHA貼片頭數量特點，建議拼板數量是10的倍數
• 配固定相機是因為有一些特殊元件（鎳片）用掃描相機識別出現不穩定問題
• 建議配置31系列吸嘴因313吸嘴比302吸嘴吸力更強，適合鎳片及SOTIC貼裝
• 可以給客戶強調我們機器之間的壞版?zhèn)魉凸δ?，包括和SPI之間的共享壞板數據

配置建議

引進產品

YSM20R  YSM10

產品名稱

電池保護板

基板尺寸

114*123*0.4

夾具尺寸

無夾具

元器件種類

5 ~ 8

元器件數量

200 ~ 1000

拼板

20 ~ 80

行業

顯示照明（LED）

應用案例分析

• 以上戶外屏采用—”無規律全散貼裝方案”方式生產
• 以上產能數據是”無規律全散貼裝方案”之下收集
• 以上產能結果, 最終視乎客戶產品實際情況作準

配置建議

引進產品

YSM40R

產品名稱

LED屏

基板尺寸

152*172*2.0

夾具尺寸

205*225*3.0

元器種類

1

元器件數量

10000 ~ 35000

拼板

1

行業

EMS加工

應用案例分析

• YSM10配置自動托盤機和高精度大器件識別相機
• ?靈活應對：器件種類多，器件尺寸范圍廣，頻繁切換產品的中小批量生產

配置建議

引進產品

YSM20R  YSM10

產品名稱

OEM、EMS加工

基板尺寸

460*510

夾具尺寸

無夾具

元器件種類

100 ~ 180

元器件數量

300 ~ 1000

拼板

1 ~ 8
